Wie konfiguriere ich einen L2TP over IPsec-VPN-Tunnel zwischen zwei Vigor Routern?

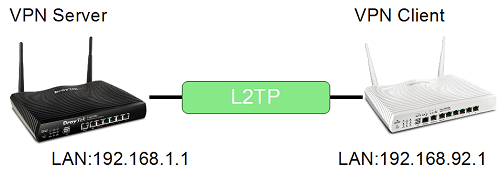

Mit dieser Anleitung erklären wir Ihnen, wie man L2TP over IPsec zwischen zwei Vigor Routern mit der folgenden Topologie einrichtet:

Einstellung VPN Server

1. IPsec Pre-Shared Key hinterlegen

Gehen Sie zu VPN and Remote Access >> IPsec General Setup und geben dort bei "Pre-Shared Key" den IPsec-Schlüssel ein. Wenn Sie ihn bestätigt haben, dann klicken Sie auf "OK".

2. VPN-Profil einrichten

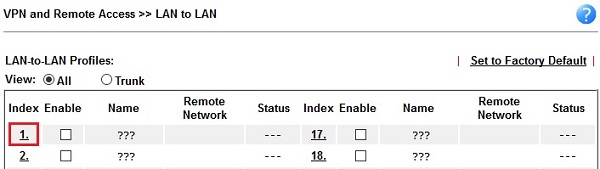

Gehen Sie zu VPN and Remote Access >> LAN to LAN und klicken dort auf einen freien Index.

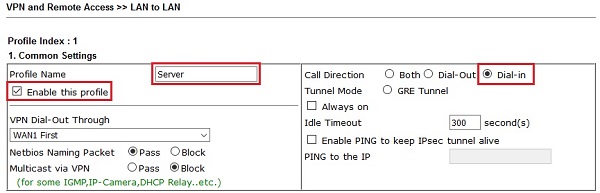

3. Geben Sie dem VPN-Profil einen Namen, aktivieren Sie es und wählen "Dial-in" als Call Direction aus.

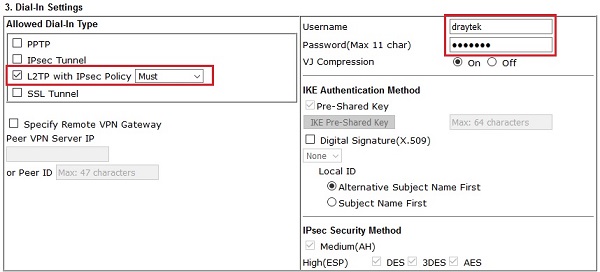

4. In den Dial-In Einstellungen wählen Sie "L2TP" und "Must“ bei IPsec Policy aus. Geben Sie einen Benutzernamen und ein Passwort an.

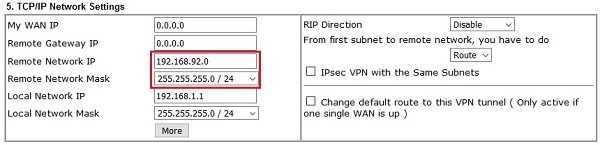

5. In den TCP/IP Network Einstellungen geben Sie bei "Remote Network IP/ Mask“ den LAN IP-Bereich und die Subnetzmaske des VPN Clients an. Bestätigen Sie anschließend Ihre Einstellungen mit "OK".

Einstellungen VPN Client

6. VPN-Profil einrichten

Gehen Sie zu VPN and Remote Access >> LAN to LAN und klicken dort auf einen freien Index.

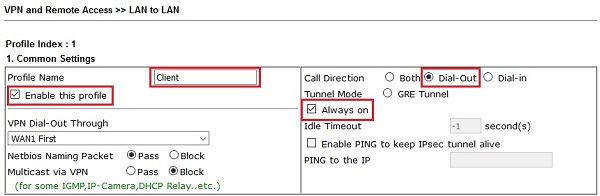

7. Geben Sie dem VPN-Profil einen Namen, aktivieren Sie es und wählen "Dial-Out" als Call Direction aus. Für eine dauerhafte VPN-Verbindung haken Sie „Always on“ an.

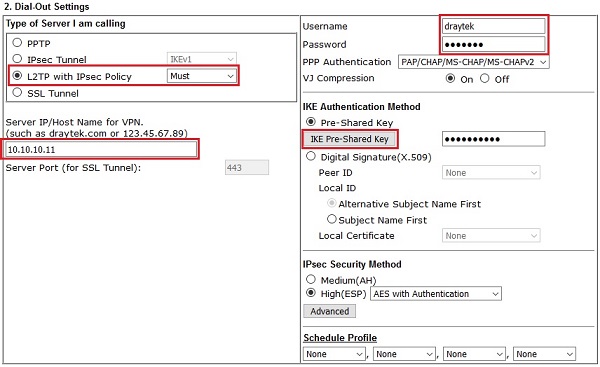

8. In den Dial-In Einstellungen wählen Sie "L2TP" und "Must“ bei IPsec Policy aus.

• Tragen Sie die IP oder den Domainnamen des VPN-Server in das "Server IP/Host Name for VPN“-Feld ein
• Geben Sie einen Benutzernamen und ein Passwort an
• Über die Schaltfläche "IKE Pre-Shared Key“ hinterlegen Sie den IPsec-Schlüssel

9. In den TCP/IP Network Einstellungen geben Sie bei "Remote Network IP/ Mask“  den LAN IP-Bereich und die Subnetzmaske des VPN Servers an. Bestätigen Sie anschließend Ihre Einstellungen mit "OK".

VPN-Verbindung/Status

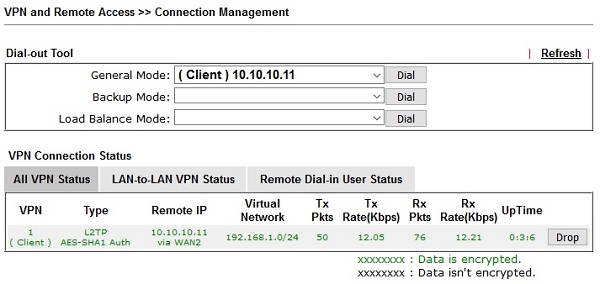

10. Gehen Sie zu VPN and Remote Access >> Connection Management um sich den Status Ihrer VPN-Verbindung anzeigen zu lassen.
